Ключевые факторы выбора типа аспирации
07 июня 2023
~ 4 минуты
Содержание
Количество кресел
Для кабинета на 1-3 кресла достаточно эжекторной системы (воздушно-поточный генератор вакуума) или мобильной аспирационной установки.
Эжекторная или воздушно-поточная система работает на принципе гидродинамики, когда воздух, проходящий через небольшое отверстие под давлением, создает вакуум. Это простая технология, которая используется в недорогих стоматологических установках. Для гидроблока эжекторного типа достаточно подключить компрессор и водяной насос через трубопровод.
Важно! Чтобы на установке с эжекторным блоком одновременно работал вращающийся инструмент и аспирационная система, производительность компрессора должна быть не менее 120 л/мин.
Мобильная аспирационная установка не требует подключения к водопроводу и стоку. У таких систем жидкость отделяется от воздуха и вместе с отработанной водой отводится в приемник. Аспиратор располагается рядом с установкой, а для начала работы достаточно включить его в розетку. На одну стоматологическую установку достаточно аспирационной мощности 300 л/мин в канюле и объема емкости для жидкости 3-4 л.
Аспираторы на 1-2 установки
79 000 ₽225 613 ₽Roson Jet Pomp M1 аспиратор мобильный Roson Jet Pomp M1(Foshan Roson Medical Instruments Co. (Китай))Гарантия: 24Производитель: Foshan Roson Medical Instruments Co. (Китай)

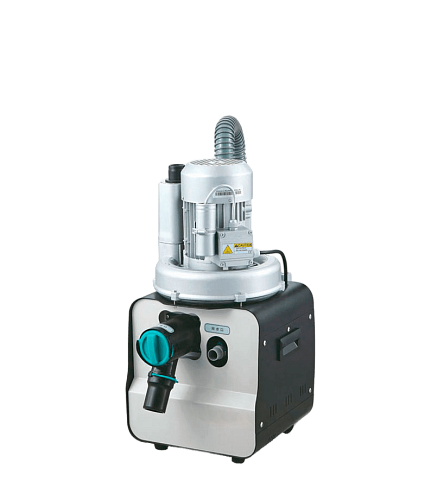

Лето59 000 ₽164 082 ₽Roson Jet Pomp 01 аспиратор влажного типа с сепаратором Roson Jet Pomp 01 (1-2 установка)(Foshan Roson Medical Instruments Co. (Китай))Гарантия: 24Производитель: Foshan Roson Medical Instruments Co. (Китай)
69 000 ₽138 444 ₽Roson Jet Pomp 01 аспиратор влажного типа с сепаратором в кожухе Roson Jet Pomp 01 (1-2 установка)(Foshan Roson Medical Instruments Co. (Китай))Гарантия: 24Производитель: Foshan Roson Medical Instruments Co. (Китай)
79 900 ₽99 000 ₽Mono-Jet (Alpha) cтоматологический всасывающий насос. Помпа вакуумная 1250 л/мин, 127 мбар с сепаратором, с дренажным насосом, кожух с прямыми углами(Cattani S.p.A. (Италия))Гарантия: 12Производитель: Cattani S.p.A. (Италия)
431 748 ₽464 502 ₽Tyscor VS 2 Аспирационное устройство стоматологическое, влажного типа 600л/мин, 170мбар, 8л/мин, 230V(1~), Tyscor Pulse(Durr Dental AG)Гарантия: 24Производитель: Durr Dental AG
148 879 ₽200 490 ₽DURR VS 300 S Аспирационная система влажного типа спрей 670 л/мин, 170 мбар, жидкость 4л/мин, AC 230V 1L/N/PE 50Hz, компл/Помпа, блок упр., фитинги(Durr Dental AG)Гарантия: 24Производитель: Durr Dental AG

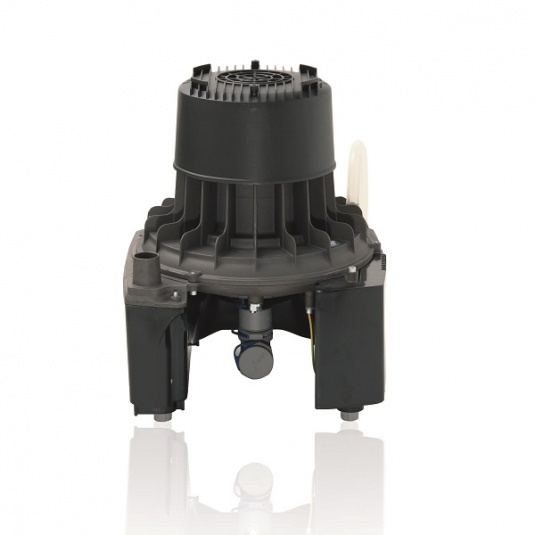

119 897 ₽150 864 ₽DURR V 300 S Вакуумная помпа сухого типа 670л/мин. 170 м/бар AC 230V 1L/N/PE 50Hz компл/Помпа, блок управления, фитинги(Durr Dental AG)Гарантия: 24Производитель: Durr Dental AG
252 300 ₽314 630 ₽DURR V 600 Вакуумная помпа сухого типа 1500л/мин, AC 230V 50Hz 1L/N/PE Компл/Помпа, Блок Управления, Фитинги(Durr Dental Ag)Гарантия: 24Производитель: Durr Dental AG

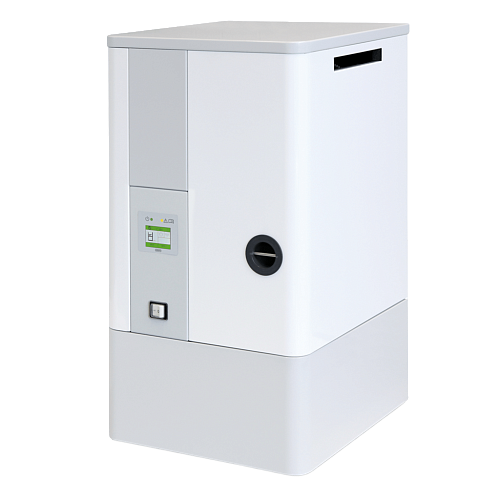

142 924 ₽207 438 ₽DO3 Basic аспирационная система (в кожухе)(Ekom spol. s r.o)Гарантия: 24Производитель: Ekom spol. s r.o

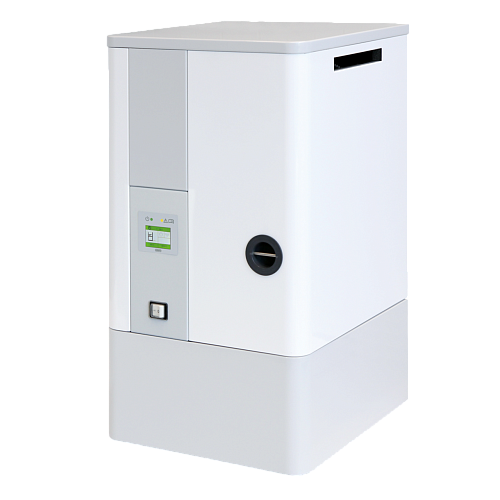

194 237 ₽282 115 ₽DO3 Standart аспирационная система (в кожухе)(Ekom spol. s r.o)Гарантия: 24Производитель: Ekom spol. s r.o

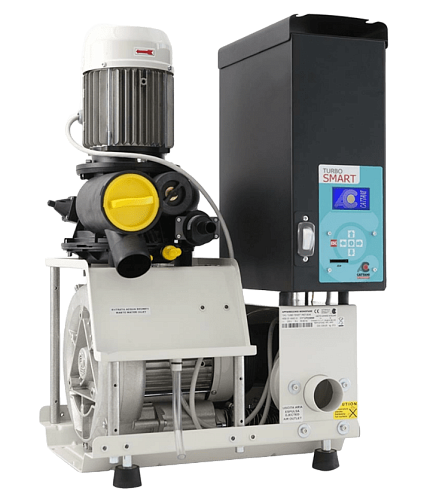

253 900 ₽Turbo-Smart Аспиратор для влажной аспирации 1400л/мин (версия A) 210 мбар(Cattani S.p.A. (Италия))Производитель: Cattani S.p.A. (Италия)
При всем своем удобстве, мобильные аспирационные системы не лишены недостатков:
- емкости необходимо подвергать санитарной обработке, а если они одноразовые — утилизировать,
- оборудование занимает место, и в кабинете минимально допустимой площади это создаст определенные неудобства,
- уровень шума 50-55 дБ(A) не беспокоит пациента, но может утомлять врача, который слышит тихое гудение прибора весь рабочий день.
На клинику с тремя и более креслами, тем более с перспективой расширения, рассмотрите прокладку централизованной системы аспирации — она обеспечивает аспирацию одновременно нескольких стоматологических кресел. Для централизованной системы под насосную или машинное отделение выделяют отдельное помещение, а по кабинетам прокладываются коммуникации для медицинского газоснабжения. Такая система требует больших стартовых затрат на проектирование и прокладку магистралей, однако есть и плюсы: экономия места в кабинете, более низкая стоимость эксплуатации стоматологический установок, тишина на приеме и никакого ручного обслуживания.
Подвод коммуникаций

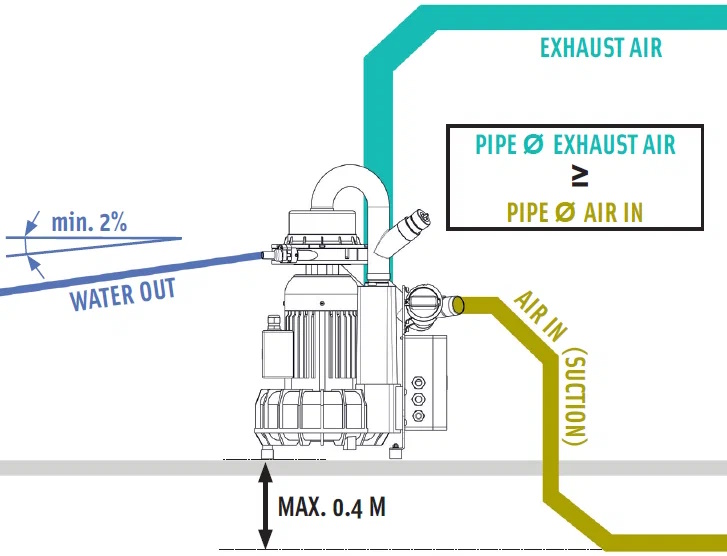

Система влажной аспирации отправляет отработанную жидкость непосредственно в канализационный слив, расположенный под аспиратором. Причем отработанная жидкость должна стекать, нигде не скапливаясь, поэтому для монтажа аспиратора доступен либо этот же этаж, либо подвал/цоколь в пределах 3-15 м от стоматологической установки. Также обязательно выдерживают гидравлический уклон отводящего трубопровода не менее 2%.

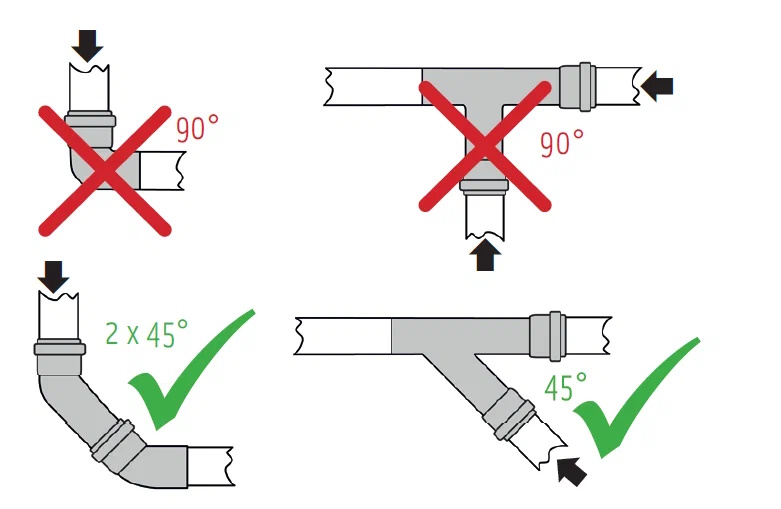

Трубы для поступающего воздуха монтируются так, чтобы избегать прямых углов. В сложных монтажных условиях вместо одного угла под 90° делают два угла по 45°.
Под поступающий воздух подбирают трубу с диаметром чуть больше или равному диаметру отводящего патрубка. Для установок, подключенных к системе влажной аспирации, лучше сразу предусмотреть ускоритель потока. Когда в нем скапливается около 1 л жидкости, она проходит линию рывком и на высокой скорости. Так получается минимизировать застой жидкости и затормозить образование отложений во всасывающей магистрали.
Сухая централизованная аспирация проще в монтаже:
- насос можно расположить на любом расстоянии от установки,
- канализационный слив размещают под самой установкой, так как жидкость отделяется в сепараторы возле каждого кресла,
- подвод коммуникаций не требует строго выдерживать гидравлический уклон..
Единственное, в «сухих» системах периодически образуется конденсат. Чтобы этого избежать, трубопровод стоит прокладывать по внутренним стенам здания, где нет перепада температур. Другой вариант — установить конденсационный сепаратор, который будет удалять конденсат из трубопровода. Также, чтобы избежать рециркуляции загрязненного патогенами воздуха, выходную трубу с отработанным воздухом нужно выводить за пределы здания, желательно через крышу.
Эжекторный блок работает на сжатом воздухе от компрессора и требует подключения воды. Сложностей при подводе коммуникаций нет, но есть несколько требований к приточно-вытяжной вентиляции. У эжекторных систем отработанный воздух выводится прямо в кабинете, что повышает риск бактериальной контаминации. Этот недостаток компенсирует грамотно спроектированная приточно-вытяжная вентиляция с качественными бактерицидными фильтрами. К сожалению, с точки зрения стоимости приточно-вытяжная вентиляция не всегда оправдывает экономию на аспирационном блоке.
Сухая централизованная аспирация проще в монтаже:
- насос можно расположить на любом расстоянии от установки,
- канализационный слив размещают под самой установкой, так как жидкость отделяется в сепараторы возле каждого кресла,
- подвод коммуникаций не требует строго выдерживать гидравлический уклон..
Единственное, в «сухих» системах периодически образуется конденсат. Чтобы этого избежать, трубопровод стоит прокладывать по внутренним стенам здания, где нет перепада температур. Другой вариант — установить конденсационный сепаратор, который будет удалять конденсат из трубопровода. Также, чтобы избежать рециркуляции загрязненного патогенами воздуха, выходную трубу с отработанным воздухом нужно выводить за пределы здания, желательно через крышу.
Эжекторный блок работает на сжатом воздухе от компрессора и требует подключения воды. Сложностей при подводе коммуникаций нет, но есть несколько требований к приточно-вытяжной вентиляции. У эжекторных систем отработанный воздух выводится прямо в кабинете, что повышает риск бактериальной контаминации. Этот недостаток компенсирует грамотно спроектированная приточно-вытяжная вентиляция с качественными бактерицидными фильтрами. К сожалению, с точки зрения стоимости приточно-вытяжная вентиляция не всегда оправдывает экономию на аспирационном блоке.
Аспираторы на 3-6 установок

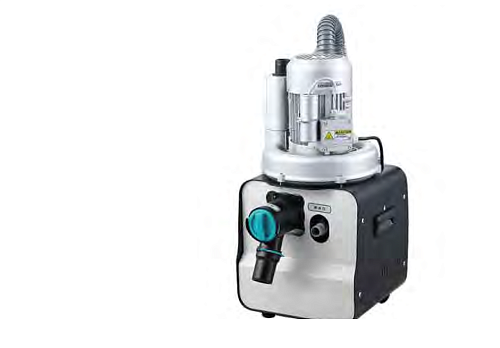

99 000 ₽287 144 ₽Roson Jet Pomp 02 аспиратор влажного типа с сепаратором Roson Jet Pomp 02 (2-3 установки)(Foshan Roson Medical Instruments Co. (Китай))Гарантия: 24Производитель: Foshan Roson Medical Instruments Co. (Китай)253 900 ₽Turbo-Smart Аспиратор для влажной аспирации 1400л/мин (версия A) 210 мбар(Cattani S.p.A. (Италия))Производитель: Cattani S.p.A. (Италия)
135 000 ₽410 205 ₽Roson Jet Pomp 04 аспиратор влажного типа с сепаратором (4 установки)(Foshan Roson Medical Instruments Co. (Китай))Гарантия: 24Производитель: Foshan Roson Medical Instruments Co. (Китай)
270 463 ₽383 115 ₽DURR VS 600 Аспирационная система влажного типа 1500 л/мин, 170 мбар, жидкость 10 л/мин, AC 230V 1L/N/PE 50Hz, 22A компл/Помпа, блок упр/, фитинги(Durr Dental AG)Гарантия: 24Производитель: Durr Dental AG298 899 ₽314 630 ₽DURR V 600 Вакуумная помпа сухого типа 1500л/мин, AC 400V 50Hz 3L/N/PE Компл/Помпа, Блок Управления, Фитинги(Durr Dental Ag)Гарантия: 24Производитель: Durr Dental AG
300 040 ₽374 182 ₽DURR V 900 S Вакуумная помпа сухого типа 2300л/мин, AC 230V 1L/N/PE 50Hz компл/Помпа, блок управления, фитинги(Durr Dental AG)Гарантия: 24Производитель: Durr Dental AG
402 965 ₽560 777 ₽DURR VS1200 S Аспирационная система влажного типа спрей 2400 л/мин, 170 мбар, жидкость 24 л/мин, AC 400V 3L/N/PE 50Hz компл/Помпа, блок упр/, фитинги(Durr Dental AG)Гарантия: 24Производитель: Durr Dental AG
103 000 ₽114 900 ₽Aspi-Jet 6 Аспиратор мобильный стоматологический 1250 л/мин, канистра 4л(Cattani S.p.A. (Италия))Гарантия: 12Производитель: Cattani S.p.A. (Италия)
Turbo-Smart Аспиратор для влажной аспирации 1700л/мин (версия B) 210 мбар(Cattani S.p.A. (Италия))Гарантия: 12Производитель: Cattani S.p.A. (Италия)13 оценок
Объем эвакуации и комплектация стоматологических установок
Для челюстно-лицевой хирургии, имплантологии, хирургической стоматологии и гигиенистов, ортопедов мы обычно рекомендуем вакуумные системы аспирации, так как они пропускают больший объем крови, слюны и кровяной пены. Для терапии и ортодонтии достаточно эжекторной аспирации.
Другое дело, что не все установки поддерживают все три типа технологий. Из нашего ассортимента это только Foshan Roson. Модель KLT 6220 S9 с верхней и нижней подачей, например адаптирована под эжекторный, вакуумный влажный и вакуумный сухой тип аспирации. С такой вариабельностью вы практически не ограничены в выборе типа аспирации. Это позволяет открыть или расширить клинику с минимальными вложениями в проектирование или модернизацию медицинского газоснабжения.
Большинство моделей Swident, KaVo, Planmeca и др. рассчитаны только на вакуумную аспирацию, причем в базовой комплектации поставляются с подготовкой к системе влажного типа. Если вы рассчитываете на сухую, придется отдельно подбирать сухой аспиратор, клиническую систему, либо искать такую же установку в комплектации с подготовкой под сухую аспирацию. Что не всегда удобно.
Важно! Планируя открывать или переоснащать стоматологию, не рекомендуем полагаться на самостоятельную оценку приоритетного типа аспирации. Подобрать оборудование и спланировать систему с учетом бюджетных, архитектурных, технических условий эксплуатации могут только специалисты с опытом проектирования и строительства клиник. Доверьте этот вопрос специалистам ГК «Дентекс» и развивайте практику с надежной, экономичной и безопасной системой аспирации.
