ТОП 8 стоматологических томографов: сравнительные характеристики

• Области сканирования
• Размеры вокселя
• Снижение шумов
• Максимально возможное снижение дозы облучения
• Позиционирование пациента
• Время сканирования и реконструкции
• Наличие цефаллостата и параметры его съемки
• Преимущества томографа X-MIND Prime 3D

Компьютерная томография единственный и наиболее информативный метод диагностики перед планированием имплантации, хирургической операции, синус-лифтинга, костной пластики. Все больше клиник оснащается современным высокоточным оборудованием для проведения КТ. По данным отчёта BusinesStat в 2023 году продажи стоматологических томографов в России составили 799 штук.

Группа компаний «Дентекс» поставляет томографы с цефаллостатом и без него от ведущих азиатских и европейских производителей из Германии, Финляндии, Франции, Южной Кореи.

Выбор аппарата в клинику зависит от перечня услуг, трафика пациентов, планируемого бюджета и ряда других факторов. Сориентироваться в основных технических характеристиках томографов поможет сравнительный обзор самых популярных моделей (таблица 1).

Области сканирования

Область сканирования — ключевой параметр 3D ортопантомографа — зависит от размеров и формы детектора, а также особенностей коллиматора — устройства, которое блокирует рентгеновские лучи, не проходящие через область интереса. Настройка FOV влияет на разрешение изображения, размер области сканирования и дозу облучения пациента.

Максимальный FOV современных моделей достигает до 30×30 см. Такое поле обзора требуется не всегда.

Для имплантологии достаточно FOV 10×10, для отоларингологии и челюстно-лицевой хирургии — от 10×15. Поле обзора обычно сужают при детской съемке для снижения дозы излучения. Тем не менее, общая тенденция развития и совершенствования томографов — увеличение области сканирования, позволяющее делать всестороннее обследование зубов, головки височно-нижнечелюстного сустава и синусов.

Размеры вокселя

Размер вокселя влияет на детализацию изображения. Чем он меньше, тем более четкий снимок получится, но излучение будет выше. При исследовании воксель настраивают с учетом максимально низкого, но достаточного разрешения для решения диагностических задач, чтобы не подвергать пациента излишнему облучению. Наибольшая детализация требуется при исследовании мелких каналов.

Размер вокселя в системах КЛКТ варьируется от 49 до 300 мкм.

Снижение шумов

Оптимизация шумов нужна для устранения помех на снимках, особенно при работе с большим размером вокселя и низким излучением. В КЛКТ реализованы разные подходы к снижению помех: встроенные адаптивные модули, возможность ручной коррекции, технологии с применением искусственного интеллекта.

Максимально возможное снижение дозы облучения

Снижение дозы облучения без потери качества снимка необходимо для ряда пациентов: детей и беременных женщин, людей, находящихся в постоперационном периоде.

Современные КЛКТ изначально сконструированы с учетом снижения дозы облучения.

Рсположение трубки как можно дальше от пациента, а приемника изображения — как можно ближе; работа аппарата с меньшим значением тока и высоким анодным напряжением; короткое время рентгеноскопии. Качество снимков таково, что их требуется минимальное количество за исследование для решения диагностических задач. Кроме того, эта функция дополнительно реализуется с помощью регулировки FOV и внедрения специальных протоколов съемки.

Позиционирование пациента

Четкое позиционирование пациента влияет на качество полученного изображения и попадание всей диагностической зоны в поле съемки. Современные томографы оснащены вспомогательными приспособлениями для решения этой задачи: лазерные позиционирующие лучи, системы фиксации, прикусной валик. Отличие заключается только в способе позиционирования.

Способ позиционирования может быть закрытым - пациент смотрит в зеркало, и открытым - пациент смотрит на специалиста.

Эти системы равнозначны для врача.

Для ряда пациентов, в частности детей, может быть комфортнее закрытое позиционирование, когда приходится смотреть не на доктора, а в зеркало на самого себя.

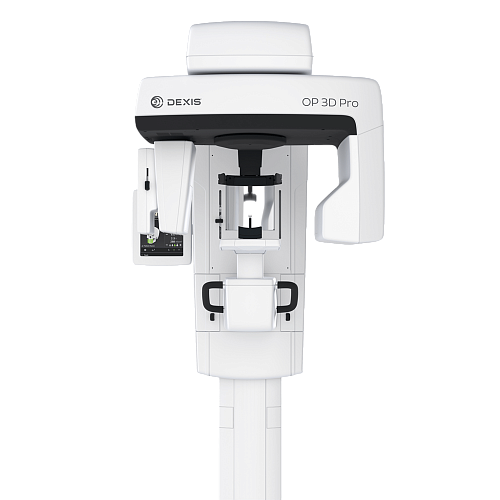

Параметры/ томограф	X-MIND Prime 3D челюстно-лицевой компьютерный томограф, Acteon Group, Франция	Planmeca Viso G7 - конусно лучевой томограф, PLANMECA OY, Финляндия	OP 3D Pro 13*15 - стоматологический томограф, DEXIS, Франция	Green X компьютерный томограф стоматологический, Vatech, Южная Корея
Производитель
Максимальная область сканирования, см	12Х10	30Х30	13Х15	18Х15
Размеры вокселя,мкм	87,5	75-600	100	49,5-300
Оптимизация шумов	Фильтры уменьшения металлических артефактов, панорамный и цефалометрический фильтры оптимизации деталей	Интеллектуальный алгоритм коррекции артефактов движения Planmeca CALM™	Режим ORTHOfocus автоматически выводит на экран наиболее удачный снимок.  Технология MAR оптимизирует отображение зубов с инородными элементами: штифтами, пломбами и т. п.	Smart реконструкция изображений для более детальных и четких снимков зубов. Функция Insight Pan образует многослойные панорамные снимки для глубокого анализа анатомии и патологии на разных уровнях
Сниженная доза излучения	Программы для детей и взрослых в режиме пониженной лучевой нагрузки	Уникальный протокол съемки Planmeca Ultra Low Dose™	Технология низкой дозы (LDT™)	Технология снижения лучевой нагрузки Green Mode
Позиционирование	Открытое	Виртуальное позиционирование с помощью встроенных видеокамер через видеоотображение в режиме реального времени	Открытое	Открытое
Время сканирования, с	4,4-14	1-36	ПАНО: 8,6--16,1 КЛКТ: 1,2-8,7	ПАНО: 4-14,1 КЛКТ: 2,9-9

Таблица 1. Сравнительные характеристики популярных моделей томографов последнего поколения.

Время сканирования и реконструкции

Время сканирования и реконструкции — это длительность съемки и скорость вывода информации на экран; суммарно — время получения снимка от начала процедуры до появления готового обработанного изображения. Этот параметр важен при высокой нагрузке аппарата в клинике с большим потоком пациентов.

Наличие цефаллостата и параметры его съемки

Цефаллостат — это дополнительный модуль оснащения томографа, необходимый для ортодонтической работы, лор-диагностики и иногда в имплантологии.

Основное назначение в стоматологии — создание телерентгенограмм — снимков фронтальной и боковой проекций черепа для изучения положения челюстей относительно черепа и друг друга, а также наклона зубов при планировании установки брекет-систем.

Характеристики цефаллостатов отличаются параметрами FOV, автоматическими протоколами съемки и рядом других опций (таблица 2).

Параметры/ томограф	X-MIND Prime 3D челюстно-лицевой компьютерный томограф, с цефаллостатом Acteon Group, Франция	OP 3D Pro 13*15 - стоматологический томограф с цефаллостатом, DEXIS, Франция	Green X SC компьютерный томограф стоматологический, Vatech, Южная Корея
Производитель
Максимальный размер цефалометрического снимка, см	30Х24	26X22	40x30
Особенности	17 цефалометрических программ, среди которых высокоскоростное сканирование за 4,4 с и режимы с уменьшением дозы облучения	Возможность крепления цефалостата с правой или с левой стороны. 6 цефалометрических программ, возможность дооснащения уже установленного аппарата	5 цефалометрических программ

Таблица 2. Характеристики цефаллостатов.

Являясь эксклюзивным представителем французской группы компаний Acteon в России, Дентекс предлагает на гибких выгодных условиях томограф X-MIND Prime 3D челюстно-лицевой с цефаллостатом и без него. Первая модель - крепится к стене (или поставляется в комплекте с напольным креплением); вторая - напольная. Это высокотехнологичное решение для современной стоматологической практики, которое обеспечивает надежные и качественные результаты диагностики и лечения.

Преимущества томографа X-MIND Prime 3D

• Специальный держатель X-Mind Prime: обеспечивает легкость в использовании.
• Экспорт данных в форматах DICOM и STL: удобный способ передачи информации.
• Минималистичный и компактный дизайн: исключительная простота в эксплуатации, удобство для врача и пациента.
• Высокое качество изображений и надежность: идеально подходит для всех направлений врачей.
• Широкий выбор программ: устройство предлагает до 17 различных цефалометрических программ, включая высокоскоростное сканирование (всего 4,4 с) и новые режимы с уменьшенным размером области съемки для точной оценки интересующей области при минимальной дозе облучения.
• Система объединяет технологии 2D и 3D. Один датчик позволяет врачу быстро переключаться между режимами.
• С X-Mind Prime доступно 24 панорамных и 32 варианта КЛКТ, что позволяет применять его в разных клинических областях, таких как имплантология, эндодонтия, визуализация ВНЧС и синусов.

Расширьте свои диагностические возможности: благодаря 56 различным программам 2D- и 3D-исследований и качеству изображений мирового класса вы сможете успешно справиться с любой клинической ситуацией.
